        Placa Virgen PCB


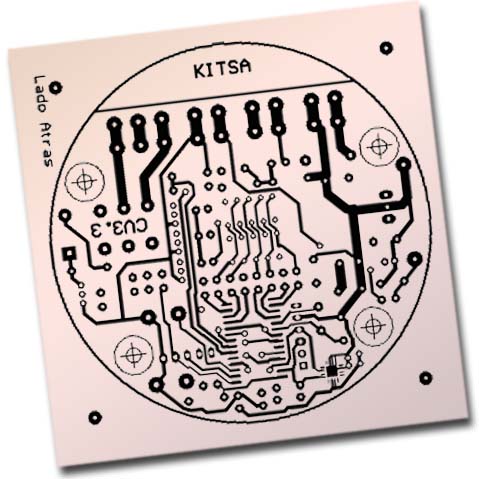

Click Para Agrandar

Placas vírgenes 20 x 20 cm. simple faz

Características Básicas:



- Dimensiones: 20 X 20 cm.
- Espesor: 0.2 cm.
- Peso: 100 gr (aprox).
- Material: Resina Fenólica (Pertinax) y cobre
- Simple faz

Ventajas:
Este tipo de placas están compuestas por papel impregnadas en dicha resina (comúnmente conocida como Pertinax), dando como resultado un sustrato ideal por sus cualidades:
- Mecánicas: Rígido, fácil de cortar, perforar y manipulear.
- Físicas: Buen disipador de calor, baja dilatación térmica, resistente al calor, al agua y al envejecimiento.
- Químicas: Retardante de llamas, repelente de humedad.
- Eléctricas: Muy baja conductividad reduciendo al mínimo las perdidas.

Presentación:
Las placas se entregan protegidas con un film plástico, y con las instrucciones basicas del proceso de transferencia.

Comuniquese previamente si desea hacer la compra personalmente.




 Instrucciones de uso:

1- Diseñe e imprima



Diseñe su circuito con su programa CAD habitual (Protel, Orcad, Eagle, etc.) o utilice un diseño obtenido de una revista o publicación digital.
Imprima su diseño en una hoja de transferencia térmica Kitsa, con una impresora láser, si no posee una puede pedir en cualquier negocio de fotocopias que hagan una fotocopia de su diseño en nuestras hoja. Recuerde hacer la impresión o fotocopia en modo "espejo" o "mirror" (todos los equipos poseen esta opción) y utilizar suficiente tinta (tonner) para que las pistas salgan negras.



2- Prepare la placa



Corte con sierra o caladora la placa virgen del tamaño que necesite su diseño, y pula la superficie con una lana de acero fina (Virulana), de esta manera se eliminará todo resto de gratitud, oxido o suciedad que pueda poseer.



3- Fijar la placa a la hoja impresa


Apoye la placa, con la cara pulida sobre la impresión hecha en la hoja de transferencia Kitsa. Fíjela utilizando stickers autoadhesivos, cinta adhesiva o cinta de papel.
El objetivo es evitar que el diseño se mueva durante los próximos pasos.
Corte el excedente de papel (el sobrante puede ser utilizado para otra transferencia)



4- Realizar la transferencia



Apoye la placa en una madera lisa o cartón, y utilizando una plancha doméstica en temperatura media, aplique calor lo mas parejo posible sobre toda la superficie de la placa durante 3 o 4 minutos, hasta que el papel se transparente lo suficiente para poder ver con bastante nitidez el diseño impreso.

Encontrara más detallado el proceso de transferencia en el siguiente link



5- Sumergir en agua



Una vez que la placa se haya enfriado, sumérjala en un recipiente con agua fría (temperatura natural) y déjela reposar no menos de 10 minutos, podrá ver que a medida que transcurra el tiempo, el papel se ira ablandando y arrugando.



6- Retirar el papel



Cuando el papel se haya ablandado, podrá retirarlo fácilmente; coloque la placa bajo el agua y con una esponja o sepillo suave retire cuidadosamente el papel (sin tirar ni arrancar en ningún momento), finalmente quedará visible el cobre y su diseño impreso en la placa.
Cuando hayamos quitado todo el papel, seque la placa, y déjela a un lado.



7- Prepare el percloruro férrico



En un recipiente plástico, coloque una cantidad de Percloruro Férrico suficiente como para sumergir cómodamente la placa; sumérjala y muévala (con ayuda de herramientas plásticas) para quitarle el aire que pueda haberle quedado aprisionado debajo.



8- Espere y observe



Espere 10 minutos y observe si ya fue consumido todo el cobre, si aun se vieran restos del metal debemos volver a sumergirla y repetir hasta que solo queden las pistas impresas de nuestro diseño (el tiempo oscilará dependiendo la pureza del ácido)



9- Limpie



Cuando ya no queden restos del cobre, podremos sacarla del recipiente y lavarla con abundante agua y secarla.
El sobrante del percloruro férrico podemos guardarlos en su recipiente original y volverlo a utilizar en varias ocasiones más.
Limpie con abundante agua el recipiente y todo elemento que haya estado en contacto con el ácido.



10- La placa ya esta lista para ser armada



La placa ya esta lista para que le aplique flux para protejerla, se la perfore y suelden los componentes.


 Precios, envios y pagos:

Precios:
Click Para Agrandar

Placa 20 x 20 cm

- 1 Placa vírgenes 20 x 20 cm



- Temporalmente Sin Stock -


(*) Precio Final, IVA incluido.

Kit Promo

- 2 Placas vírgenes 20 x 20 cm

- Sobre de 10 hojas de transferencia Kitsa


- Temporalmente Sin Stock de Placas -


(*) Precio Final, IVA incluido.


Local de venta al público:



En estos momentos el local de Alberdi no cuenta con el producto (placas vírgenes) para la venta, pero contáctenos para coordinar y retirarlo por otra ubicacion.

Envios:



- Se envian los mismos por Correo Argentino

Forma de pago: (Click para información)

- Transferencia bancaria
- Mercado Pago
